Composants essentiels d'échafaudage : le guide définitif pour des constructions plus sûres et plus rapides d'ici 2025

1. Introduction : Pourquoi les composants d'échafaudage sont importants

Les échafaudages constituent la pierre angulaire de la construction depuis les premiers jours de la civilisation -, depuis les structures en bambou d'Asie jusqu'aux systèmes modernes en acier et en aluminium utilisés aujourd'hui dans le monde entier.
Un système d'échafaudage n'est pas seulement une plate-forme temporaire ; il s'agit d'une structure de sécurité-conçue avec précision pour soutenir les travailleurs, les matériaux et les outils en hauteur. Chaque composant -, des normes et corniches aux garde-corps et coupleurs -, joue un rôle essentiel pour garantir la stabilité de la charge, la sécurité des travailleurs et l'intégrité structurelle. C'est pourquoi un système complet et bien conçu-est essentiel pour chaque chantier de construction.

Chez Brilliance Scaffolding, nous fabriquons chaque composant dans notre propre usine, ce qui nous donne un contrôle total sur la qualité, la précision et la-livraison à temps -, ce que peu de fournisseurs peuvent garantir.

2. Composants structurels de base des échafaudages

2.1 Montants / Montants

Les normes sont des tubes porteurs verticaux-transférant le poids aux plaques de base. Ils définissent la hauteur et la stabilité de l’échafaudage.

*Tailles de tuyaux : 48,3 mm de diamètre, 3,0 à 4,0 mm d'épaisseur de paroi

*Options de matériaux : acier Q235 / Q355 (EN39 / BS1139), alliage d'aluminium 6061-T6

*Traitement de surface : galvanisation à chaud-par immersion (zinc 60–80 μm), électrogalvanisation- ou revêtement en poudre

*Capacité de charge : les normes en acier supportent jusqu'à 6,5 kN chacune, 2,5 fois plus résistantes que l'aluminium.

*Longueurs typiques : 0.5 -4 m (personnalisable)

Brilliance Scaffolding offre des options personnalisables, de l'épaisseur des tuyaux aux types de connexion.

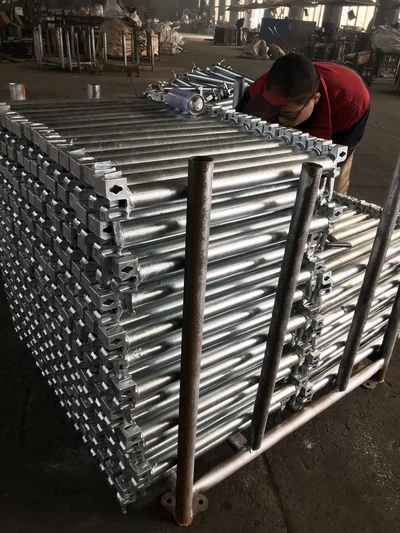

2.2 Grands livres / coureurs

*Les grands livres sont les membres horizontaux reliant les normes. Ils déterminent l'espacement entre les verticales et assurent la stabilité latérale.

*Tailles de tuyaux : 48,3 mm OD 2,5-3,2 mm d'épaisseur de paroi

*Options de matériaux : acier Q235 / Q355 (EN39 / BS1139), alliage d'aluminium 6061-T6

*Finition de surface : galvanisation à chaud-par immersion (zinc 60–80 μm), électrogalvanisation- ou revêtement en poudre

*Options de longueur : 0,6 à 2,5 m

2.3 Traverses / Porteurs / Putlogs

Les traverses reposent sur des longerons pour soutenir les plates-formes de travail. Les traverses principales supportent les charges du platelage, tandis que les traverses intermédiaires empêchent le mouvement des planches et ajoutent de la rigidité.

*Tailles : 48,3 mm de diamètre extérieur × 2,75 à 3,2 mm d'épaisseur

*Matériau : Acier doux (Q235) ou alliage d'aluminium

*Espacement : 1,2 à 1,5 m

*Finition de surface : à chaud-par immersion ou électro-galvanisé

*Charge nominale : 2 à 6 kN/m² selon le type de plate-forme

2.4 Appareils orthodontiques

Les renforts sont des éléments diagonaux qui empêchent l'échafaudage de osciller ou de s'effondrer sous des charges horizontales telles que le vent ou des charges inégales.

*Matériau : Tube en acier galvanisé (48,3 × 2,5 mm)

*Traitement de surface : à chaud-par immersion ou électro-galvanisé

*Longueurs typiques : décidées par le grand livre et la longueur standard

*Types : Façade et croisillons

*Connexion : Coupleurs pivotants ou fixes

3. Plates-formes et composants porteurs-

3.1 Platelage / Planches / Planches

La plate-forme de travail est l'endroit où les travailleurs se tiennent et où les matériaux sont placés. - elle doit être stable,-antidérapante et testée en charge-.

*Matériau : Acier galvanisé, alliage d'aluminium ou bois (conforme BS2482)

*Tailles courantes : 210 à 500 mm de largeur × 1,0 à 6,0 m de longueur

*Épaisseur : 1,2 à 2,5 mm pour l'acier, 3 mm pour l'aluminium

*Finition de surface : Acier – Chaud-par immersion ou électro-galvanisé ; Aluminium – anodisé ou recouvert de poudre-

*Capacité de charge : acier 250–300 kg/m², aluminium 200–250 kg/m²

* Options de bord : types d'accrochage-, de verrouillage-épingle ou de clip-

3.2 Plaques de base / Plaques de semelle / Vérins

Ces composants assurent la répartition des charges depuis les montants jusqu'au sol ou à la fondation.

*Taille de la plaque de base : 120x120x4 mm/150 × 150 × 6 mm

*Plage de cric réglable : 300 à 1 000 mm, diamètre de filetage 30 à 48 mm

*Matériau : acier au carbone Q235, galvanisé

*Test de charge : compression axiale de 25 à 30 kN par vérin

*Conception : base carrée ou ronde, avec options de tige solide ou creuse

3.3 Coupleurs / Pinces / Raccords

Les coupleurs sont au cœur de tout système de tubes et de raccords, reliant les tuyaux à des angles et des positions précis.

*Types : coupleurs-à angle droit, pivotant, à manchon, putlog, etc.

*Matériau :-acier au carbone forgé/embouti, boulons de qualité 8,8

*Revêtement : électro-galvanisé ou galvanisé à chaud-par immersion (zinc de 40 à 70 μm)

*Normes : certifié EN74 Classe B / BS1139

*Capacité de couple : charge de serrage de 54 à 60 Nm

4. Composants de sécurité, de protection et d'accès

4.1 Systèmes de garde-corps

Les garde-corps, les traverses médianes et les mains courantes empêchent les chutes et offrent une protection des bords. Généralement installés à une hauteur de 950 à 1 150 mm, ils sont fabriqués en acier galvanisé ou en aluminium pour résister à la corrosion.

4.2 Plinthes

Les plinthes empêchent les outils et les matériaux de tomber. La hauteur standard est de 150 mm avec une finition en acier ou en aluminium assortie à la plateforme.

4.3 Attaches / Ancrages

Des attaches et des ancrages fixent l'échafaudage à la structure tous les 4 m verticalement et 6 m horizontalement. Brilliance propose des tubes de liaison en acier forgé-et des coupleurs d'ancrage testés jusqu'à une charge de tension de 15 kN.

4.4 Échelles / Escaliers

Les échelles et les escaliers modulaires offrent un accès vertical sécurisé entre les niveaux, réglés à un angle de 70 à 75 degrés. Les marches antidérapantes en aluminium-sont standard pour une mobilité légère.

5. Différences de système et normes de l'industrie

5.1 Composants requis par l'OSHA

L'OSHA exige des plates-formes soutenues par des normes, des longerons et des traverses, ainsi que des garde-corps, des plinthes, des accès et des attaches sécurisées-pour tout échafaudage de plus de 10 pieds.

5.2 La règle 3:1 dans les échafaudages

La hauteur de l'échafaudage ne doit pas dépasser trois fois la largeur minimale de la base, à moins qu'elle ne soit solidement attachée ou stabilisée. Cela garantit la stabilité latérale sous le vent ou sous des charges inégales.

5.3 Différents systèmes d'échafaudageComparaison

Brilliance Scaffolding fabrique les quatre systèmes en utilisant de l'acier à haute résistance Q345-et de la galvanisation à chaud-, entièrement conformes aux normes EN12811, BS1139 et AS/NZS 1576 - garantissant sécurité, polyvalence et durabilité pour chaque projet.

5.4 Échafaudages en acier ou en aluminium

6. Inspection, maintenance et remplacement des composants

Une inspection et un entretien de routine sont essentiels pour garantir la sécurité des échafaudages et prolonger leur durée de vie. Tous les contrôles doivent respecter les normes EN12811 et OSHA 1926.451 pour maintenir la conformité et la protection des travailleurs.

6.1 Inspection de routine

Inspectez les soudures, les coupleurs, les supports et les plates-formes pour détecter toute fissure, tout jeu ou toute déformation avant chaque utilisation et au moins une fois par semaine pendant le fonctionnement.

Vérifiez que les cales de verrouillage, les goupilles et les coupelles sont bien engagées et que les plaques de base et les vérins sont correctement de niveau.

Conservez un dossier d'inspection indiquant la date, l'inspecteur et toutes les mesures correctives prises.

6.2 Entretien et nettoyageg

Échafaudages en acier : réappliquez chaque année une -peinture riche en huile ou en zinc-antirouille ; re-galvaniser tous les 8 à 10 ans ou lorsque l'épaisseur du revêtement tombe en dessous de 60 μm.

Échafaudage en aluminium : Nettoyer régulièrement, notamment en milieu côtier ou industriel, pour éliminer les dépôts de poussière, de ciment ou de sel.

Lubrifiez les joints mobiles et les pièces de verrouillage pour garantir un assemblage fluide et éviter la corrosion.

6.3 Remplacement des composants

Remplacer les pièces présentant une déformation supérieure à 3 mm, une corrosion supérieure à 1 mm ou des soudures ou rosaces endommagées.

Retirez et étiquetez tous les composants fissurés, pliés ou fortement rouillés pour éviter leur réutilisation.

Utilisez uniquement des composants d'origine du fabricant pour maintenir la compatibilité du système et la certification de sécurité.

Brilliance Scaffolding suit un processus d'inspection en cinq -étapes, depuis l'acier brut jusqu'au revêtement final, afin de garantir une qualité globale constante.

7. Candidatures et guide de sélection

Différents scénarios de construction nécessitent différents systèmes d'échafaudage. Le tableau ci-dessous résume les configurations idéales :

Conseils de sélection : Choisissez l'acier pour une-charge élevée et une utilisation à long terme-, l'aluminium pour les déménagements fréquents. Vérifiez les données de chargement et la traçabilité MTC avant l'achat.

8. Conclusion et recommandation des experts

Chaque système d’échafaudage est aussi solide que son composant le plus faible. Comprendre comment les normes, les longerons, les traverses et les raccords de sécurité fonctionnent ensemble garantit la fiabilité et la sécurité du site.

Conseil d'expert : Achetez toujours des échafaudages auprès d'un fabricant certifié doté d'une ingénierie-interne. Une conception précise et une capacité de charge testée réduisent les risques du projet et le coût global.

Chez Brilliance Scaffolding, nous combinons-production interne, contrôle qualité ISO 9001 strict et livraison rapide pour fournir des solutions d'échafaudage personnalisables pour chaque projet.
